산업 현장에서 유압 시스템은 효율적이고 안정적인 동력 전달 능력 덕분에 수많은 기계 장치의 '강력한 심장' 역할을 합니다. 대형 굴삭기의 강력한 암 움직임이든 정밀 공작 기계의 정밀한 작동이든 안정적인 유압 시스템은 필수적입니다. 유압 시스템에 대한 깊은 이해를 얻으려면 먼저 해당 구성 요소를 명확히 하는 것이 중요합니다. 이에 대해서는 아래에서 자세히 설명합니다.
동력 구성요소는 유압 시스템의 '동력원'입니다. 가장 일반적인 동력 구성 요소는 유압 펌프입니다. 기계적 에너지, 특히 전기 모터의 회전 운동을 작동유의 압력 에너지로 변환하여 전체 시스템에 전력을 공급합니다. 예를 들어, 베인 펌프는 낮은 소음과 균일한 흐름으로 작동하므로 높은 작업 안정성이 요구되는 응용 분야에 적합합니다. 반면 피스톤 펌프는 높은 압력과 체적 효율성으로 인해 고압 및 고유량 시스템에서 중요한 역할을 합니다.
작동 부품은 유압 펌프에 의해 입력된 압력 에너지를 기계적 에너지로 변환하는 장치입니다. 여기에는 주로 유압 실린더와 유압 모터가 포함됩니다. 유압 실린더는 선형 왕복 운동을 가능하게 합니다. 트럭 크레인의 텔레스코픽 암과 덤프 트럭의 리프팅 메커니즘에서 유압 실린더는 유압 오일의 압력을 사용하여 피스톤을 밀어 다양한 선형 동작을 완료합니다. 한편, 회전 운동을 달성하기 위해 유압 모터가 사용됩니다. 건설 기계 선회 플랫폼의 회전과 선박 방향타의 조향은 모두 유압 모터를 사용하여 유압 에너지를 회전 기계 에너지로 변환합니다.
제어 구성요소는 유압 시스템의 '지휘관'입니다. 이는 작동 구성 요소의 작동 요구 사항을 충족하기 위해 시스템의 유압 오일의 압력, 유속 및 방향을 제어하고 조절하는 데 사용됩니다. 압력 제어 구성 요소인 릴리프 밸브는 시스템 압력이 설정 값을 초과하면 자동으로 열려 과잉 오일을 탱크로 되돌려 시스템 안전을 보장합니다. 스로틀 밸브는 오리피스 크기를 조정하여 오일의 유량을 제어함으로써 작동 구성 요소의 이동 속도를 조절합니다. 방향 제어 밸브는 오일의 흐름 방향을 변경하여 작동 구성 요소의 시작, 중지 및 역전을 가능하게 합니다.

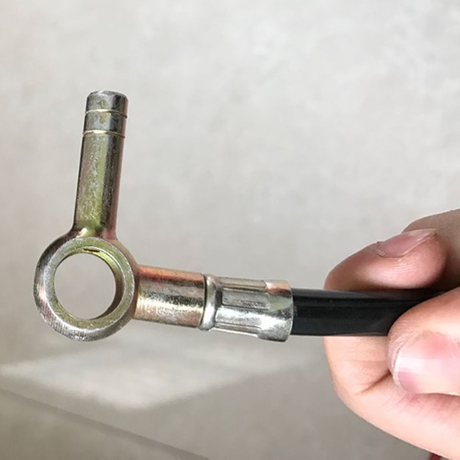

보조 구성 요소도 똑같이 필수 불가결합니다. 오일 탱크는 작동유를 저장하고 열을 발산하고 불순물을 침전시킵니다. 오일 필터는 오일에서 오염 물질을 제거하여 오염 물질이 시스템에 유입되는 것을 방지하고 구성 요소의 서비스 수명을 연장합니다. 오일 파이프와 피팅은 시스템의 다양한 구성 요소를 연결하여 오일의 원활한 전달을 보장합니다. 씰은 오일 누출을 방지하여 시스템의 압력 안정성을 유지합니다.
