Quels sont les composants d’un système hydraulique ? Une analyse complète de la structure de base

Les composants de puissance sont les « sources de puissance » des systèmes hydrauliques. Le composant de puissance le plus courant est la pompe hydraulique. Il convertit l'énergie mécanique, en particulier le mouvement de rotation d'un moteur électrique, en énergie de pression de l'huile hydraulique, alimentant ainsi l'ensemble du système. Par exemple, les pompes à palettes fonctionnent avec un faible bruit et un débit uniforme, ce qui les rend adaptées aux applications nécessitant une grande stabilité de travail. Les pompes à piston, quant à elles, jouent un rôle clé dans les systèmes haute pression et haut débit en raison de leur haute pression et de leur efficacité volumétrique.

Les composants d'actionnement sont des dispositifs qui convertissent l'énergie de pression fournie par la pompe hydraulique en énergie mécanique. Ils comprennent principalement des vérins hydrauliques et des moteurs hydrauliques. Les vérins hydrauliques permettent un mouvement alternatif linéaire. Dans les bras télescopiques des camions-grues et les mécanismes de levage des camions-bennes, les vérins hydrauliques utilisent la pression de l'huile hydraulique pour pousser le piston, effectuant ainsi diverses actions linéaires. Les moteurs hydrauliques, quant à eux, sont utilisés pour réaliser un mouvement de rotation. La rotation des plates-formes pivotantes des engins de construction et la direction des gouvernails des navires reposent toutes sur des moteurs hydrauliques pour convertir l'énergie hydraulique en énergie mécanique de rotation.

Les composants de commande sont les « commandants » des systèmes hydrauliques. Ils sont utilisés pour contrôler et réguler la pression, le débit et la direction de l'huile hydraulique dans le système afin de répondre aux exigences de fonctionnement des composants d'actionnement. En tant que composant de contrôle de la pression, la soupape de décharge s'ouvre automatiquement lorsque la pression du système dépasse la valeur définie, renvoyant l'excès d'huile au réservoir et assurant la sécurité du système. Le papillon des gaz contrôle le débit d'huile en ajustant la taille de l'orifice, régulant ainsi la vitesse de déplacement des composants d'actionnement. La soupape de commande directionnelle peut modifier le sens d'écoulement de l'huile, permettant le démarrage, l'arrêt et l'inversion des composants d'actionnement.

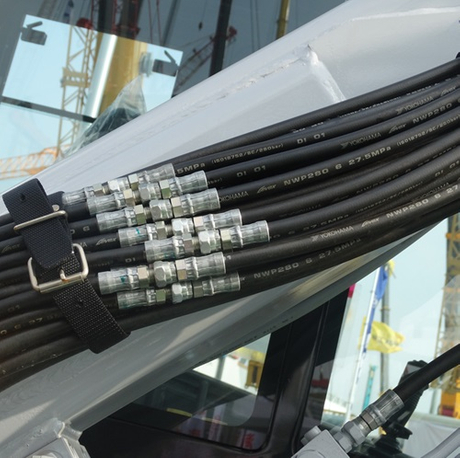

Les composants auxiliaires sont également indispensables. Le réservoir d'huile stocke l'huile hydraulique et dissipe également la chaleur et précipite les impuretés. Les filtres à huile éliminent les contaminants de l'huile, empêchant les polluants de pénétrer dans le système et prolongeant la durée de vie des composants. Des conduites et raccords d’huile relient les différents composants du système, assurant une transmission fluide de l’huile. Les joints empêchent les fuites d'huile, maintenant la stabilité de la pression du système.

Le fluide de travail est le vecteur de transmission de l'énergie dans un système hydraulique, généralement de l'huile hydraulique. L'huile hydraulique doit non seulement avoir un bon pouvoir lubrifiant et une bonne résistance à l'oxydation mais également une viscosité appropriée pour assurer le fonctionnement normal du système hydraulique.

Comprendre les composants des systèmes hydrauliques est d’une grande importance pour la maintenance, le dépannage et la sélection appropriée des équipements. Que vous soyez un producteur industriel ou un passionné de technologie, la maîtrise de ces connaissances peut vous aider à mieux utiliser les avantages en termes de performances des systèmes hydrauliques.
