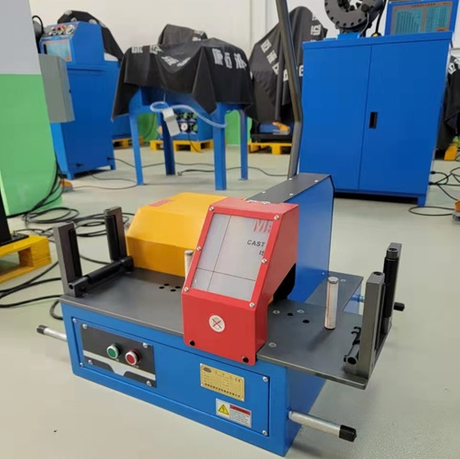

Was ist eine hydraulische Schlauchcrimpmaschine?

Das Funktionsprinzip einer hydraulischen Schlauchpressmaschine basiert auf der Anwendung von hydraulischem Druck. Hier ist eine Schritt-für-Schritt-Aufschlüsselung:

1.Vorbereitung: Zunächst werden entsprechend den Anforderungen des Hydrauliksystems der passende Hydraulikschlauch und die entsprechende Armatur ausgewählt. Der Schlauch wird in die Armatur eingeführt und die Baugruppe in die Crimpmaschine gelegt.

2.Hydraulische Druckerzeugung: Die Maschine ist mit einer Hydraulikpumpe ausgestattet, die von einem Elektromotor oder einem Motor angetrieben wird. Die Pumpe saugt Hydraulikflüssigkeit aus einem Behälter an und setzt sie unter Druck.

3. Druckübertragung: Die Hochdruck-Hydraulikflüssigkeit wird dann zu einem Zylinder geleitet. Im Inneren des Zylinders wird ein Kolben durch den Druck der Flüssigkeit gezwungen, sich zu bewegen.

4. Crimpvorgang: Die Bewegung des Kolbens wird auf einen Satz Matrizen übertragen. Diese Matrizen schließen sich um die Schlauch-Armatur-Baugruppe und üben einen gleichmäßigen und kontrollierten Druck aus. Der Druck verformt die Armatur und sorgt dafür, dass sie den Schlauch fest umschließt.

5. Freigabe: Sobald der Crimpvorgang abgeschlossen ist, wird der Hydraulikdruck abgelassen und die Matrizen öffnen sich, sodass die neu gecrimpte Schlauchleitung entfernt werden kann.

1.Hydraulikpumpe: Dies ist das Herzstück der Maschine und für die Erzeugung des erforderlichen Drucks verantwortlich. Es gibt verschiedene Arten von Hydraulikpumpen, wie z. B. Zahnradpumpen, Flügelzellenpumpen und Kolbenpumpen, die jeweils ihre eigenen Vorteile hinsichtlich Druckleistung und Effizienz haben.

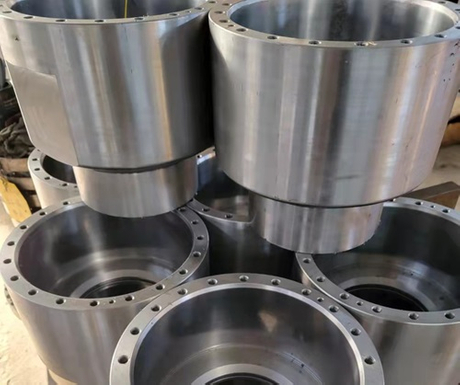

2.Zylinder: Wandelt den hydraulischen Druck in mechanische Kraft für den Crimpvorgang um. Die Größe und das Design des Zylinders bestimmen die Kraft, die beim Crimpen ausgeübt werden kann.

3.Matrizen: Matrizen werden speziell für bestimmte Schlauch- und Anschlussgrößen angefertigt. Sie gibt es in verschiedenen Formen und Größen und sind entscheidend für eine ordnungsgemäße Crimpung. Die Qualität der Matrizen beeinflusst die Integrität der Crimpverbindung.

4.Steuereinheit: Mit dieser Komponente kann der Bediener den Crimpdruck, die Hublänge und andere Parameter einstellen und steuern. Einige fortschrittliche Steuergeräte verfügen außerdem über Funktionen wie Drucküberwachung und automatische Abschaltung zur Sicherheit und Qualitätskontrolle.

5. Rahmen und Struktur: Der Rahmen der Crimpmaschine bietet Stabilität und Halt für alle Komponenten. Es ist so konzipiert, dass es den hohen Kräften standhält, die beim Crimpvorgang entstehen.

Anwendungen von hydraulischen Schlauchcrimpmaschinen

Hydraulische Schlauchpressmaschinen werden häufig in Branchen wie dem Baugewerbe, der verarbeitenden Industrie, der Landwirtschaft und dem Transportwesen eingesetzt. Im Bauwesen werden sie zur Herstellung von Hydraulikschlauchleitungen für Bagger, Lader und andere schwere Geräte verwendet. In der Fertigung sorgen sie für die ordnungsgemäße Funktion hydraulischer Systeme in Maschinen. In der Landwirtschaft werden sie zur Wartung und Reparatur von Hydraulikschläuchen an Traktoren und landwirtschaftlichen Geräten eingesetzt. Und in der Transportindustrie sind sie unerlässlich, um hydraulische Systeme in Lastkraftwagen, Bussen und Zügen funktionsfähig zu halten.
